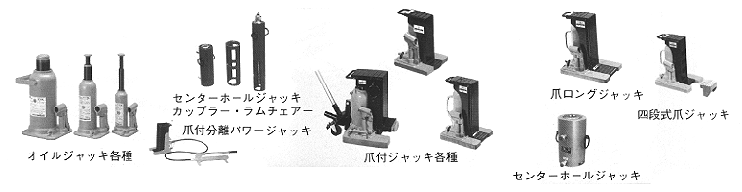

ジャッキ類＞オイルジャッキ・爪付ジャッキ・センターホールジャッキ
　

　
　

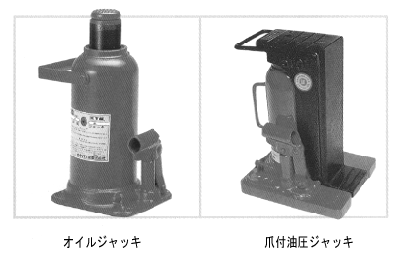

オイルジャッキ２ＴＯＮ～５０ＴＯＮ
※横・斜方向の使用は不可
品番 機械名 重量（kg） 　最縮長　
（㎜）		 ストローク
（㎜）		 ヘッド寸法
W*H（㎜）
62-101 ２ＴＯＮ オイルジャッキ（ネジ付） 2.6 180 120 90*105
62-102 ５ＴＯＮ オイルジャッキ（ネジ付） 5.3 230 160 112*124
62-103 １０ＴＯＮ オイルジャッキ（ネジ付） 7.9 240 150 140*140
62-104 ２０ＴＯＮ オイルジャッキ 14 275 168 154*167
62-105 ３０ＴＯＮ オイルジャッキ 29.9 280 160 166*216
62-106 ５０ＴＯＮ オイルジャッキ 41.9 305 170 193*236
　
爪付オイルジャッキ・爪ロングジャッキ
※爪荷重は能力の７割まで、又揚程も８割以下におさえて下さい。
品番 機械名 重量 （kg） 爪寸法L*W（㎜） 寸法L*W*H（㎜） 爪の高さ（㎜）
最低 最高
62-201 ５ＴＯＮ １０ＴＯＮ 爪付オイルジャッキ（Ｍ１００） 18 45*94 160*215*290 22 160
62-202 ５ＴＯＮ １５ＴＯＮ 爪付オイルジャッキ 27 50*84 190*245*292 25 168
62-203 ７．５ＴＯＮ（ヘッド１５Ｔ）爪付オイルジャッキ（Ｍ-１５０） 27 55*90 235*203*295 25 168
62-204 １０ＴＯＮ ２０ＴＯＮ 爪付オイルジャッキ（Ｍ２００） 35 55*90 205*255*336 28 180
62-205 １５ＴＯＮ ３０ＴＯＮ 爪付オイルジャッキ（Ｍ３００） 45 55*97 246*275*335 32 175
62-206 ２５ＴＯＮ ５０ＴＯＮ 爪付オイルジャッキ（Ｍ５００） 98 60*150 310*322*350 38 135
62-207 四段式爪ジャッキ （ＭＨ５０） 12 40*65 173*205*230 18 230
62-208 四段式爪ジャッキ （ＭＨ１００） 20 50*75 184*240*283 21 300
62-209 Ｍ-１００Ｌ３ＴＯＮ 爪ロングジャッキ 23 100*75 185*265*283 22 155
62-210 Ｍ-５０Ｌ１．５ＴＯＮ 爪ロングジャッキ 13 80*65 173*220*230 19 135
62-211 ５ＴＯＮ 爪付分離パワージャッキ 16 55*70 160*155*297 24 174
62-212 １０ＴＯＮ 爪付分離パワージャッキ 41 60*110 235*220*333 30 190
　
センターホールジャッキ
品番 機械名 重量 （kg） ストロー
ク（㎜）		 最低高
（㎜）		 シリンダ
径（㎜）		 センター
ホール径
（㎜）		 受圧面積
（cm2）		 所油量
（cc）
62-301 Ｃ１２Ｓ４センターホールジャッキ 3.5 200*571穴径20φ 　 　
62-302 ２０ＴＯＮ Ｃ２０Ｓ５ センターホールジャッキ 9 50 160 100 27 29.29 150
62-303 ３０ＴＯＮ Ｃ３０Ｓ６ センターホールジャッキ 13 60 180 115 33 47.71 286
62-304 Ｃ３０Ｈ２０ センターホールＪ （ラムチェアー付） 23 112*713 115*360 ホール径33φ受圧47.71cm
62-305 ５０ＴＯＮ Ｃ５０Ｓ７ センターホールジャッキ　　 25 70 230 150 42 80.197 560
62-306 Ｃ５０Ｈ２５ ラムチェアー付センターホールＪ 50 ジャッキ*1,ラムチェアー*1　穴径42φ 　 　
62-307 Ｃ５０Ｈ２５ 付属品付 　 　 　 　
62-308 Ｃ５０Ｈ２５ 取り付けカップリング売却 　 　 　 　
62-309 Ｃ５０Ｈ２５ ラムチェアーネジ加工費 　 　 　 　
62-310 Ｃ１００Ｈ１５ １００ＴＯＮ 　センターホールジャッキ 70 200*345穴径55φST15cm手P付 144.32 2170
62-311 センターホールジャッキ用 ラムチェアー 15 200*571 　 　
62-312 Ｃ１００Ｈ３０ センターホールジャッキ 100 200*515穴径55φST30cm 144.32 4340
62-313 Ｃ２００Ｈ１５ ２００ＴＯＮ　 センターホールジャッキ 145 270φ*390Ｈ 穴径75φ 　 　
　
安全ナット付オイルジャッキ （アルミ製）
品番 機械名 重量（kg） 寸法L*W*H（㎜） 備考
62-401 ２０ＴＯＮ ＨＳ型 安全ナット付オイルジャッキ 14.1 191*130*283 152㎜ＳＴ
62-402 ３５ＴＯＮ ＨＳ型 安全ナット付オイルジャッキ 21.3 222*159*305 152㎜ＳＴ
