ターニングロール他＞ターニングロール・ポジショナー　

熔接棒乾燥器
6-102

品番	機械名	重量（�s）	寸法L*W*H（�o）	備考
6-101	１０Ｋ 熔接棒乾燥器	5	230φ*L640	100V350W　100〜400℃
6-102	５０Ｋ 熔接棒乾燥器	80	700*400*700	200V　2.7kwH-N-50

　

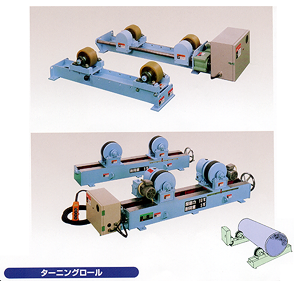

ターニングロール
6-202

品番	機械名	重量（�s）	寸法L*W*H（�o）	備考
6-201	３Ｔｏｎ ターニングロール	主230 従90	1620*470*415 1270*305*370	200V　単相0.1kw*1　200φ〜2,000φ
6-202	５Ｔｏｎ ターニングロール	主540 従220	2440*645*515 2002*414*406	200V　3相0.1kw*2　300φ〜3,500φ
6-203	１０Ｔｏｎ ターニングロール	主720 従300	2712*645*515 2200*457*465	200V　3相0.2kw*2　300φ〜4,000φ
6-204	２０Ｔｏｎ ターニングロール	主1140 従480	2950*715*515 2250*590*511	200V　0.4kw*2　400φ〜4,000φ

　
ポジショナー（円周溶接用回転機械）

6-302

6-304

品番	機械名	重量（�s）	寸法L*W*H（�o）	テーブル寸法	備考
6-301	ＰＳ−１Ｆ−Ｌ ポジショナー（１００Ｖ）	21	230*480*378	300φ	水平　80K 垂直　40K
6-302	ＰＳ−２Ｆ ポジショナー（１００Ｖ）	50	320*475*400	350φ	水平　250K 垂直　150K
6-303	ＰＳ−３Ｆ ポジショナー（１００Ｖ）	115	430*600*500	450φ	水平　450K 垂直　300K
6-304	ＰＳ−４Ｆ ポジショナー（２００Ｖ）３相	280	550*900*650	600φ	水平　600K 垂直　500K
6-305	ポジショナー用チャック

　
スーパーブリッヂ（パイプ溶接用治具）

品番	機械名	重量（�s）	寸法L*W*H（�o）	備考
6-401	スーパーブリッヂ Ｂ−２	1.4	84*138*182	34φ〜61φ
6-402	スーパーブリッヂ Ｂ−４	3.2	112*206*252	76φ〜114φ
6-403	スーパーブリッヂ Ｂ−８	5.6	128*320*414	140φ〜216φ
6-404	スーパーブリッヂ Ｂ−１２	8.8	144*436*526	242φ〜319φ

　
