安全ロックナット付ジャッキ

ジャッキ類＞安全ロックナット付ジャッキ
　

注意
　　　○危険な作業には絶対に使用しないで下さい。
　　　○荷重は７０％以下で余力を以って使用下さい。防雨構造になっていません。
　　　○有資格者が安全第一で御使用ください。
　　　○もし、故障やトラブルになっても損害や災害が発生しない様、万全の対策を講じてから安全第一で御使用下さい。
　　　　（ジャッキのトラブルは大事故・大災害につながります。）

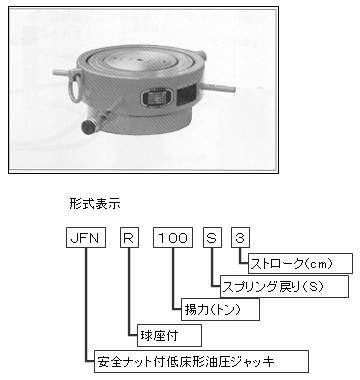

高速道路、鉄道の高架橋や橋梁等の橋脚と桁の間に設置されているシュー（沓）取り替えのために専用の安全ナット付低床形油圧ジャッキを標準化しました。一般用のＥＦ氏リーズをベースにシュー交換専用に安全ナットを装備したもので、00トン～300トンまでのＪＦＮ形と球座付のＪＦＮＲ形を４種類づつ標準化しました。

ジャッキヘッド前面で均等に荷重を受けてください。
カップラのネジ径はRc3/8です。
油圧ポンプは手動、電動どちらでも使用できます。
標準品以外のものも承ります。

■荷重保持用のため、安全ナットがつ付いています。

■ロッドの戻りはスプリングで戻ります。

■その他、機械据え付けの微調整用や極小すきまでの持
　ち上げ用にも使用できます。

　
　
安全ロックナット付軽量アルミパワージャッキ

品番	機械名	重量（kg）	容量（ton）	ストローク（㎜）	最低高（㎜）	シリンダー外径（㎜）	受圧面積（c㎡）	所要油量（cc）	推奨ポンプ
62-2001	ＲＡ５０Ｓ１５ＬＫ	13.4	50	156	318	133	71.2	1103	TW2.3
62-2002	ＲＡ９３Ｓ１５ＬＫ	29	93	159	340	187	133	2114	TW4

　
安全ロックナット付パワージャッキ（単） →単動シリンダー（複） →複動シリンダー

品番	機械名	重量（kg）	容量（ton）	ストローク（㎜）	最低高（㎜）	シリンダー外径（㎜）	受圧面積（c㎡）	所要油量（cc）	推奨ポンプ
62-2101	ＪＮ２０Ｓ２０（単）	17	20	200	400	92	33.2	664	TW1.3
62-2102	Ｐ５０Ｓ１５Ｌ（単）	27.2	50	152	321	127	71.2	1087	TW2.3
62-2103	ＪＮ５０Ｓ２０（単）	43	50	200	410	136	70.8	1420	TW2.3
62-2104	ＪＮ５０Ｈ２０（複）	60	50	200	470	105	70.8	1420	TWK2.3
62-2105	Ｐ９３Ｓ１５Ｌ（単）	59	93	159	359	175	133	2113	TW4
62-2106	ＪＮ１００Ｈ２０（複）	100	100	200	520	182	152.2	3050	TWK4
62-2107	Ｐ１３９Ｓ１５Ｌ（単）	96	139	152	391	210	197.9	3017	TWK4
62-2108	ＪＮ２００Ｈ２０（複）	215	200	200	585	230	300.6	6020	電動3HP

　

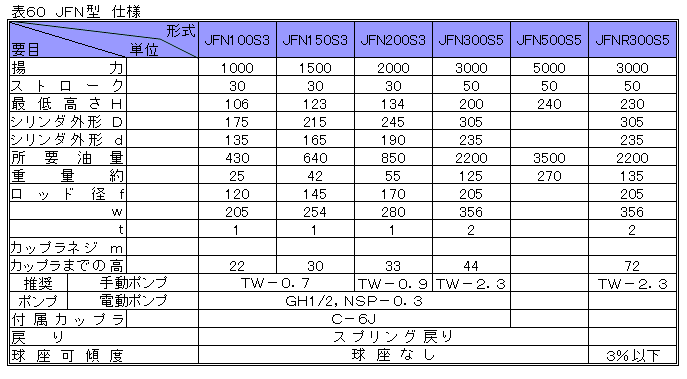

安全ナット付パワージャッキ（単動式）
※カプラーの取付は正確に

品番	機械名	重量（kg）	容量（ton）	ストローク（㎜）	最低高（㎜）	シリンダー外径（㎜）	受圧面積（c㎡）	所要油量（cc）	推奨ポンプ
62-2201	ＪＦＮ２５０Ｓ３	90	250	30	180	318	41	1,090	TW1.3
62-2202	ＪＦＮ１００Ｓ３	25	100	30	106	175	143	430	TW0.7
62-2203	ＪＦＮ１５０Ｓ３	42	150	30	123	215	214	640	TW0.7
62-2204	ＪＦＮ２００Ｓ３	55	200	30	134	245	284	850	TW2.3
62-2205	ＪＦＮ３００Ｓ５	125	300	50	200	305	434	2,200	TW2.3
62-2206	ＪＦＮ５００Ｓ５	270	500	50	240	390	707	3,500	TW6
62-2207	ＪＦＮＲ３００	135	300	50	230	305	434	2,200	TW2.3

　
　
